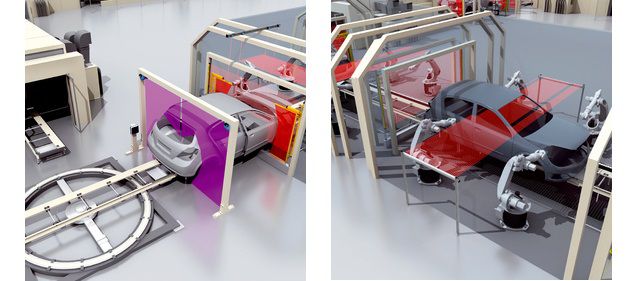

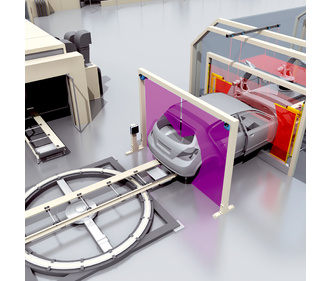

Khi chuyển sang công đoạn sơn, các cửa xe đều phải được đóng, mui xe đã phải hạ xuống để tránh va chạm trong buồng sơn và ảnh hưởng các thiết bị bên trong. Do vậy chúng ta phải kiểm tra đo kích thước của xe trước khi vào buồng sơn.

Với việc đo kích thước của xe, xác định được trên xe có các vật thể khác nào đặt trên nó không. Tránh gây hỏng hóc trong công đoạn sơn.

Thông số của cảm biến đo kích thước

Đặc Trưng

Application	Indoor
Reading field	Front
Light source	Visible red light
Aperture angle Horizontal	70°
Scanning frequency	600 Hz
Angular resolution	0.0833°
Working range	0.7 m ... 3 m

Cơ khí / Điện

Electrical connection	1 x M12, 5-pin plug (Power + I/O + Sync) 1 x M12, 8-pin female connector (Ethernet) 1 x M12, 5-pin female connector (Encoder + I/O)
Supply voltage	24 V DC, ± 25 %
Power consumption	≤ 16 W, start-up phase max. 29 W
Output current	≤ 100 mA
Housing	Aluminum die cast
Housing color	Light blue (RAL 5012)
Enclosure rating	IP65
Dimensions (L x W x H)	397 mm x 370 mm x 107 mm

PERFORMANCE

INTERFACES

Scan/frame rate	504,600 measurement point/s
Response time	≥ 4.8 ms
Detectable object shape	Almost any
Systematic error	± 1 mm
Statistical error	1.5 mm
Integrated application	Data output
Filter	Edge filter Median filter Average filter

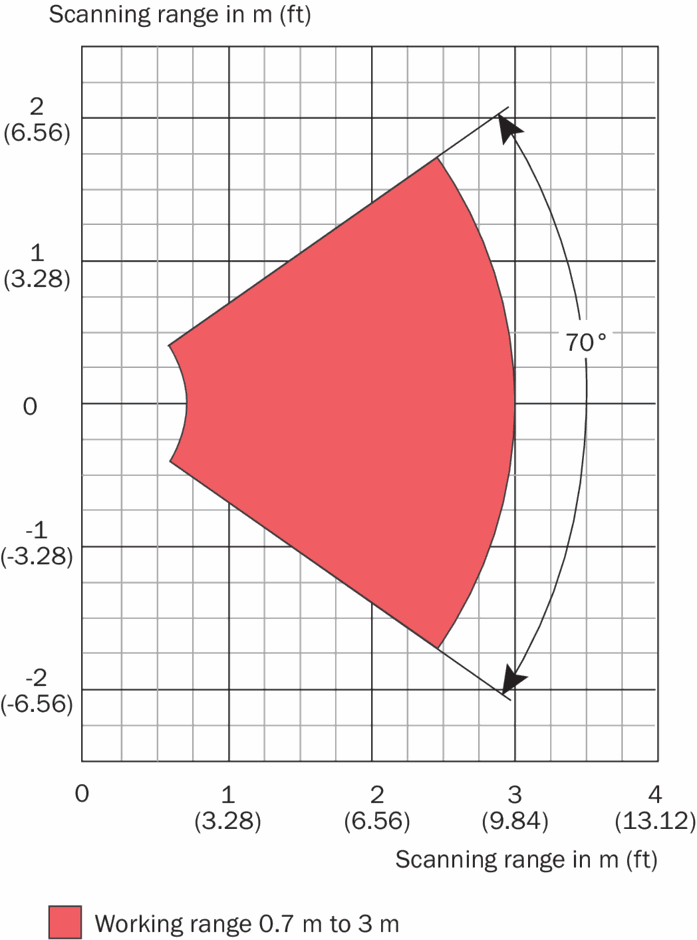

Biểu đồ khoảng cách làm việc

Ethernet	TCP/IP, UDP/IP Measurement data output (distance, RSSI, angle) 100 Mbit/s ... 1,000 Mbit/s, half/full-duplex
Digital inputs	2
Encoder inputs	2 (phase A, phase B)
Digital outputs	3
Synchronization inputs/outputs	One (master / slave)
Optical indicators	4 LEDs
