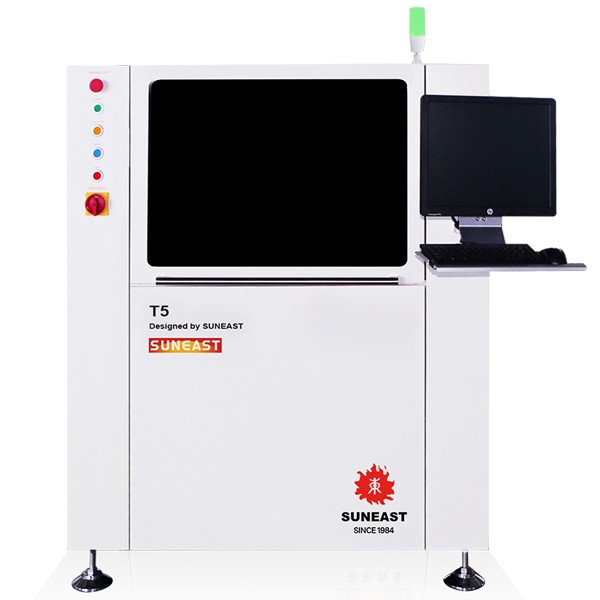

Máy in màn hình tự động Suneast T5 (650(X)×420(Y)—850(X)×850(Y) mm)

- Thông số cơ bản

Kích thước khung màn hình: 650(X)×420(Y)—850(X)×850(Y) (mm); Độ dày: 20-40mm

PCB tối thiểu(mm): 50(X)×50(Y) (mm)

PCB tối đa(mm): 510(X)×510(Y) (mm)

Độ dày: 0.2mm～6 mm（Sử dụng đồ gá khi pcb nhỏ hơn 0.4mm）

Đường cong: <1% (đo đường chéo)

Chiều cao phần mặt sau PCB: 20mm

Chiều cao băng tải: 900±40mm

Hỗ trợ: Hỗ trợ từ tính, Miếng từ tính, Buồng chân không (Option)

Kẹp: Kẹp bên (Tiêu chuẩn), vui lòng đọc bảng Option

Khoảng cách cạnh: Cạnh xử lý PCB ≥2.5mm

Tốc độ băng tải: 0~1500mm/s, tăng 1mm

Băng tải: Đai đồng bộ loại U

Phương pháp chặn: Xi lanh khí

Vị trí nút chặn: Đặt vị trí nút chặn PCB theo kích thước của bảng

Hướng dòng chảy: Trái-Phải, Phải-Trái, Trái-Trái, Phải-Phải; tùy thuộc vào khách hàng

- Hệ thống in

Tốc độ in: có thể điều chỉnh 5-200mm/s

Đầu in: Nâng cơ truyền động bằng động cơ bước

Dụng cụ cạo: Dụng cụ cạo bằng thép, dụng cụ cạo cao su (Option)

Góc cạo: 60°

Áp lực cạo: 0 ~ 20kg

- Hệ thống hình ảnh

Tách chất nền: Tốc độ tách chất nền ba phần: 0.1-20mm/s; khoảng cách: 0-20mm

Phương pháp căn chỉnh vị trí: Đánh dấu căn chỉnh tự động

Máy ảnh: BASLER Đức, 1/3” CCD, 640*480pixel, kích thước pixel: 5.6μmx5.6μm

Phương pháp thu được hình ảnh: Ảnh kép trên/dưới

Đèn máy ảnh: Đèn đồng trục, Đèn vòng bốn loại ánh sáng có thể điều chỉnh

Phạm vi xem: 9mm * 7mm

Kích thước dấu: Đường kính hoặc Chiều dài cạnh 1mm ～ 2 mm, độ lệch cho phép 10%

Đánh dấu hình dạng: Hình tròn, hình chữ nhật hoặc hình thoi, v.v.

Vị trí đánh dấu: Dấu chuyên dụng PCB hoặc bảng PCB

Phát hiện 2D: Tiêu chuẩn

- Độ chính xác

Phạm vi điều chỉnh bảng: X=±3mm,Y=±7mm, θ=±1.5°

Độ chính xác vị trí: ± 0.01mm

Độ chính xác in: ± 0.025mm

- Thời gian

Thời gian chu kỳ: <10 giây (in cũ, thời gian vệ sinh)

Chuyển đổi thời gian dòng: <5 phút

Thời gian lập trình: <10 phút

- Hệ thống điều khiển

Cấu hình máy tính: PC công nghiệp, hệ thống chính thức của Windows

Ngôn ngữ hệ thống: Tiếng Trung, Tiếng Anh

Máy trước và sau: Kết nối SMEMA

Ủy quyền người dùng: Bộ PW người dùng và PW cao cấp

- Hệ thống làm sạch:

Hệ thống làm sạch: Khô và ướt (tiêu chuẩn), mô hình chân không (Option)

Phát hiện mức chất lỏng: Tự động phát hiện cảnh báo mức chất lỏng

- Thông số nguồn

Nguồn điện chính: AC 220V±10% 50/60HZ 1 pha

Tổng công suất: Khoảng 3kw

Nguồn cung cấp không khí chính: 4.5～6kgf/cm2

Trọng lượng máy: Xấp xỉ. 950Kg

Kích thước máy: 1530(L)x1680(W)x1540(H)mm

- Options

Kẹp trên bằng khí nén: Dành cho PCB mỏng (độ dày ≤1mm)

Kẹp trên + kẹp bên: Dành cho PCB (độ dày ≤1mm)

Hấp phụ và dỡ tải chân không: Dành cho PCB (độ dày ≤1mm) và FPC

Đã thêm tin tự động: /

Tự động tải và dỡ tải: /

Hỗ trợ linh hoạt và phổ quát: Dành cho PCB hai mặt (Các bộ phận mặt sau PCB có chiều cao ≤ 9mm)

Tự động định vị khung màn hình

Chức năng tự động điều chỉnh độ dày PCB: Tiêu chuẩn

Chức năng phản hồi áp suất vắt: /

Điều hòa: Khách hàng có thể tự mua

Hệ thống giám sát phần còn lại của kem hàn trên stencil : /

Vòng đóng SPI

Bảo vệ tắt nguồn UPS: Bảo vệ tắt nguồn UPS 15 phút

Công nghiệp 4.0: Chức năng truy tìm mã vạch, phân tích sản xuất, v.v.
