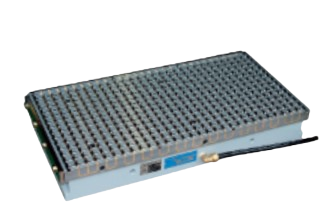

An electromagnetic chuck with a vacuum chuck function of grid seal type added. The vacuum chuck function enables it to hold nonmagnetic workpieces also.
Nominal Size: 600（23.6）× 1000（39.4）［mm（in）］
Work Face［mm（in）］
B1: 600 （23.6）
L1: 1000 （39.4）
t: 30 （1.18)
Le1: 943 （37.1）
Le2: 980 （38.5）
L2: 80 （3.14)
L3: 440 （17.3）
Be: 580 （22.8）
B4: 480 （18.8）
Pole Pitch［mm（in）］
P: 20（3＋17） （0.78）
Mounting Face［mm（in）］
B2: 580 （19.2)
h: 20 （0.78）
Height［mm（in）］
H: 90 （3.54）
Grid Pitch: 20 （0.78）× 20 （0.78）
Voltage: 90 VDC
Current: 3.4A
Mass: 360kg/793 lb
